压力容器法兰是什么：连接受压元件的可拆卸密封组件

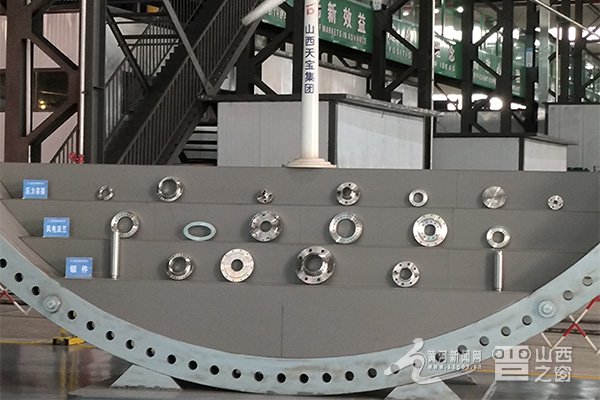

压力容器法兰是压力容器上用于筒体与封头、筒体与筒体或封头与管板之间连接的法兰，作用是使不同的受压元件组合在一起，同时保证连接部位不产生泄漏。它通常不是单个零件，而是一个组合件，由一对法兰、数个螺栓螺母和一个垫片组成。压力容器法兰与管法兰作用相同、外形相似，但因公称直径的定义不同，两者不能互换。
按所联接的部件，法兰可分为容器法兰和管法兰。容器法兰只用于容器壳体间的联接，其设计、制造与验收主要遵循 JB/T 4700～4707《压力容器法兰》系列标准。执行标准的具体版本和适用范围，以包装背标或官方信息为准。
三种常见结构型式：甲型、乙型平焊法兰与长颈对焊法兰
我国常用的压力容器法兰标准中，主要有甲型平焊法兰、乙型平焊法兰和长颈对焊法兰三种类型，其中甲型、乙型平焊法兰都属于任意式法兰。
甲型平焊法兰
甲型平焊法兰直接与容器焊接，焊缝尺寸较小或不开坡口焊接，不能保证法兰与容器同时受力，强度计算参照活套法兰。其密封面有平面型和凹凸型两种形式，适用于公称直径较小、公称压力也较小的压力容器。
乙型平焊法兰
乙型平焊法兰一般附有一段较厚的短筒体，法兰与短筒体的焊接质量可靠，能保证法兰与容器同时受力，刚性较甲型法兰好。筒体不与法兰直接连接，而是与这段短筒体连接，可以使筒体免受法兰在内压作用下变形带来的附加弯矩。乙型法兰的密封面有平面型、凹凸型和榫槽型三种，适用于公称直径较大、公称压力也较大的场合。焊接坡口方面，甲型为 V 型坡口，乙型为 U 型坡口，乙型更易焊透，强度和刚度更高。
长颈对焊法兰
长颈对焊法兰的短节与法兰盘本身是一个整体，消除了焊接时产生残余应变的可能；由于颈的根部厚度较大，法兰整体的强度和刚度明显增加。其密封面同样有平面型、凹凸型和榫槽型三种，相比甲型、乙型平焊法兰适用范围最大，可用于中、高压压力容器。
密封面形式怎么选：平面、凹凸面与榫槽面的适用差异
法兰连接的严密性与密封面形式直接相关，常用形式及适用场合如下：
- 平面型密封面：结构简单、加工方便，便于进行防腐衬里，但密封面与垫片接触面积较大，螺栓上紧后垫片易向外侧伸展而不易压紧，密封性能相对较差，通常适用于压力不高、介质无毒的容器。
- 凹凸型密封面：由凸面和凹面相配，安装时易于对中，压紧时能有效防止垫片被挤出密封面，密封性能比平面型好，常用于中压且温度较高的场合。
- 榫槽型密封面：由榫面和槽面相配，密封面更窄，垫圈放在槽内，压紧时既不会向外侧变形也不会向内侧变形，密封效果最好，适用于易燃、易爆、有毒及高压场合；但凸面部分易被碰坏，施工难度较大，垫片更换也较困难。
密封原理与影响密封的关键因素
压力容器法兰的工作原理是：对法兰螺栓施加预紧力时，螺栓力通过法兰环把垫片压紧，迫使垫片产生压缩变形，填满密封面上的微观不平处，创造初始密封条件；设备承受介质压力后，螺栓被拉伸，密封面压紧力下降，此时依靠垫片自身的回弹能力补偿压紧力的下降，从而维持密封状态。按密封机理，可分为强制密封、自紧密封和半自紧密封。
影响密封的因素主要包括：螺栓预紧力、垫片密封性能、法兰密封面特征、法兰刚度以及操作条件。法兰刚度不足会引起密封面轴向翘曲变形，造成垫片内外侧受力不均，可通过增加法兰厚度、增大法兰外径等方法改善；高温下介质对垫片的溶解和腐蚀作用加剧，螺栓、法兰和垫片还可能产生高温蠕变和应力松弛，增加泄漏风险。
垫片与紧固件的配套思路
压力容器法兰常用垫片有非金属软垫片、缠绕式垫片和金属包覆垫片三类。非金属软垫片常用耐油石棉橡胶板（使用温度不大于 200℃）和石棉橡胶板（使用温度不大于 250℃），可用于三种类型的法兰，但不适用于榫槽型密封面；缠绕式垫片由 V 型或 W 型钢带与石棉、聚氯乙烯或柔性石墨等填充带相间缠卷而成，金属带始末端焊死防松，只能用于乙型平焊法兰和长颈对焊法兰；金属包垫片以石棉胶板为内芯、外包薄金属板，同样只适用于乙型平焊法兰和长颈对焊法兰。垫片材料的具体适用温度、介质范围，以包装背标或官方信息为准。
选型时看哪些参数：公称直径、公称压力与材料
为容器选配法兰时，通常按以下顺序推进：先根据容器的公称直径 DN 和设计压力 p，参照 JB/T 4700 表 1 初步确定法兰结构型式；再根据设计压力、设计温度及拟采用的法兰材料，按 JB/T 4700 表 6 或表 7 确定公称压力 PN；然后根据 PN 和 DN 回查表 1，验证初步选定的型式是否满足要求；最后按 JB/T 4701、4702 或 4703 查取具体尺寸。
压力等级与温度范围需要联动考虑：温度升高会使材料强度下降，高温工况需考虑温度修正，选用更高等级或适用高温的材料。材料方面，碳钢法兰常用 Q235、20 号钢等，适用于一般压力和温度环境；腐蚀性介质可考虑表面镀锌或喷涂防腐涂层等处理；高强度场景可采用 16Mn 等材料。公称通径应与管道或设备接口尺寸匹配，过大或过小都会带来安装或流量方面的问题。
需要说明的是，具体产品的材质牌号、压力等级覆盖范围、尺寸规格和适用温度区间，不同制造商和标准体系存在差异，应以包装背标或官方信息为准。
安装、维护与泄漏处理
法兰连接属于可拆联接，安装时螺栓孔应与连接件匹配，保证螺栓受力均匀，避免孔位偏差导致密封失效；垫片选择应与密封面形式和介质相匹配。运行中，密封面可能因介质腐蚀、冲刷、温度、压力、震动等因素发生泄漏，密封元件老化和安装紧固不当也是常见原因。传统处理方式是更换密封元件、涂抹密封胶或更换法兰及管道；现场修复可采用高分子复合材料堵漏，也可使用便携式法兰端面加工机在线车削修复密封面，该设备无需将法兰从管道上拆下，适用于突面、凹面、凸面、榫槽面、全平面等多种密封面类型。修复方案的选择应结合介质、压力和现场条件评估，涉及安全的关键工况建议由专业人员判断。
常见问题
压力容器法兰和管法兰可以互换吗？
不能。两者作用相同、外形相似，但公称直径的定义不同，且执行的标准体系不同，容器法兰遵循 JB/T 4700～4707 系列标准。
甲型平焊法兰和乙型平焊法兰怎么区分？
直观区别在于乙型法兰附带一段较厚的短筒体，容器筒体与短筒体焊接，法兰不直接与筒体相连；甲型法兰则直接与容器焊接。乙型刚性好，适用于压力较高、直径较大的场合。
平焊法兰适合高压工况吗？
按内压计算，平焊法兰的强度约为相应对焊法兰的三分之二，疲劳寿命约为对焊法兰的三分之一，因此平焊法兰只适用于压力等级较低、压力波动和振动不严重的管道系统；压力较高或中高压容器宜考虑长颈对焊法兰。
